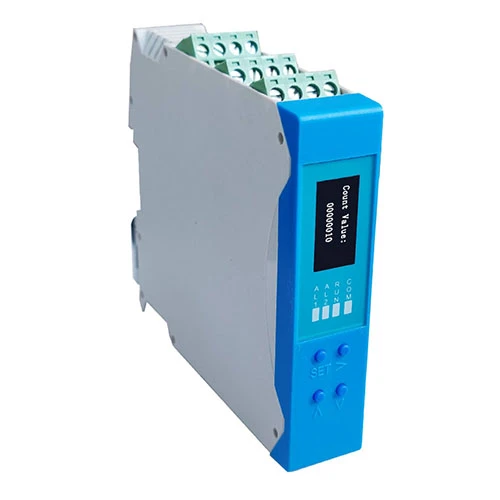

Módulo de aquisição e transmissão de contagem de pulsos de comutação O módulo de aquisição e transmissão de contagem é um dispositivo multifuncional-feito sob medida-para necessidades de contagem em cenários industriais. Ele integra recursos de contagem, controle de alarme, transmissão de dados e comunicação em um só. Equipado com uma porta de fonte de alimentação-incorporada de 24 V, o módulo pode fornecer diretamente uma tensão estável de 24 Vcc e uma corrente de 30 mA CC para sensores externos, eliminando a necessidade de configuração de energia adicional e simplificando a fiação-no local.
Em termos de funções principais, o módulo suporta contagem precisa de sinais discretos ou sinais de pulso de nível (alto nível: +4V~+30V; a tensão de nível deve ser especificada ao fazer um pedido) emitidos por dispositivos como codificadores, interruptores fotoelétricos e interruptores de proximidade. O intervalo de exibição pode ser ajustado de forma flexível definindo o Multiplicador A, o Multiplicador B e pontos decimais de 7-dígitos, atendendo aos requisitos de contagem para diferentes intervalos de medição. Enquanto isso, o módulo é equipado com 2 canais de saída de relé e 2 canais de saída de transmissão DA de alta precisão de 16-bits-, que podem personalizar ações de alarme e conversão de sinal analógico com base em valores de contagem. Contando com a interface de comunicação RS-485 isolada fotoeletricamente, ele pode se conectar perfeitamente a dispositivos de nível superior, como computadores industriais, telas sensíveis ao toque e PLCs, realizando transmissão em tempo real de dados de contagem e controle remoto. Além disso, o design de 2 canais de entrada DI personalizada expande ainda mais a adaptabilidade do módulo em cenários industriais complexos e é amplamente utilizado no monitoramento de contagem e controle de processos em áreas como processamento mecânico, produção de linha de montagem e logística de armazenamento.
Características
Contagem de alta-precisão para diversos sinais: suporta uma frequência de pulso de entrada de 0-20 KHz, permitindo uma contagem precisa com um único pulso. A faixa de exibição abrange -199.999.999 a 99.999.999. É compatível com sinais discretos e sinais de pulso de nível e pode ser conectado a vários sensores externos, como pares fotoelétricos, interruptores de proximidade e codificadores, atendendo a diversas necessidades de contagem em cenários industriais no local.
Controle de alarme flexível para segurança de produção: Equipado com 2 canais de saída de relé, suporta dois tipos de alarme personalizados: alarme de limite superior e alarme de limite inferior. Os usuários podem definir o valor definido do alarme (-199.999.999 a 99.999.999), o valor da histerese (0-10.000) e o tempo de atraso (0-600s). A classificação do contato do relé atinge 2A250VAC com uma vida útil de mais de 100.000 operações, garantindo ações de alarme estáveis e confiáveis.
Transmissão de-canal duplo de alta-precisão para conversão precisa de dados: apresenta 2 canais de saída de transmissão DA com resolução de 16 bits e uma precisão abrangente de 0,2%. Os tipos de transmissão disponíveis incluem 0-20mA, 0-5V, 0-10V, 4-20mA, 1-5V e 2-10V. Ele pode converter com precisão dados de contagem em sinais analógicos, adaptando-se a sistemas de controle automatizados subsequentes.
Comunicação estável para interação remota: adota uma interface de comunicação RS-485 isolada fotoeletricamente. O endereço de comunicação pode ser definido de 1 a 247, com taxas de transmissão suportadas de 4800/9600/19200bps e modos de paridade incluindo sem paridade, paridade ímpar e paridade par. Ele tem forte capacidade anti-interferência, permitindo interação estável de dados e configuração remota de parâmetros com dispositivos de nível superior.
Configuração flexível e operação fácil: oferece suporte a três modos de contagem: contagem crescente, contagem decrescente e contagem crescente-decrescente. O estado de exibição-ligado pode ser definido como o valor predefinido ou o valor antes de-desligar. É equipado com um display LCD que mostra valores de contagem, menus e parâmetros em tempo real. As configurações dos parâmetros podem ser concluídas usando os botões SET, confirmar e aumentar/diminuir, tornando a operação simples e fácil de entender.
Ampla fonte de tensão e instalação conveniente: Suporta uma ampla gama de fontes de alimentação, incluindo alta tensão (85-305VAC/100-430VDC) e baixa tensão (DC24V±10%), com um consumo máximo de energia de apenas 2,16W, adaptando-se a diferentes cenários de fonte de alimentação industrial. Adota montagem em trilho DIN padrão de 35 mm, com design compacto que economiza espaço de instalação em gabinetes de controle. Também possui forte adaptabilidade a ambientes de trabalho (0~+50 grau, menor ou igual a 85% UR).
Módulo de aquisição e transmissão de contagem de pulsos de comutação O módulo de aquisição e transmissão de contagem adota um design industrial compacto, com dimensões externas de 108 mm × 23 mm × 116 mm (comprimento × largura × altura). É compatível com montagem em trilho DIN padrão de 35 mm, permitindo fácil integração em vários gabinetes de controle industriais. Ao mesmo tempo que garante funcionalidade abrangente, economiza efetivamente espaço de instalação e atende às necessidades de cenários de layout de equipamentos densos.
