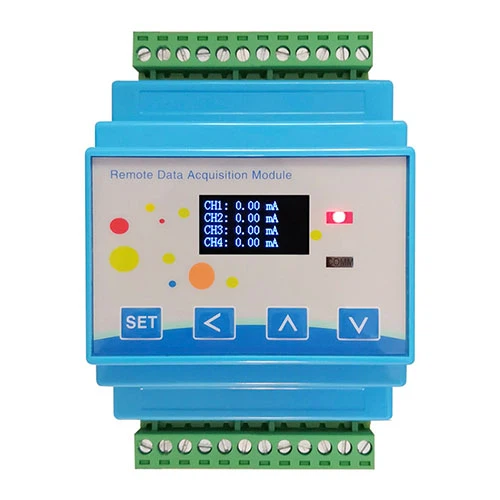

O módulo de entrada analógica 485 de 8-canais é um módulo de aquisição de dados MODBUS RTU remoto projetado para medição de entrada de sinal linear e pode ser usado para aquisição de dados remota analógica de 8{{7}canais. 8-O módulo de entrada analógica 485 de canal apresenta uma função de isolamento de três terminais. Ele permite uma conexão conveniente, sem driver e perfeita, com vários softwares de configuração, telas sensíveis ao toque e diferentes sistemas DCS (Sistema de Controle Distribuído). A entrada de medição possui resolução AD de 16 bits. Além disso, pode ser utilizado como acessório de medição de CLP (Controlador Lógico Programável).
Características
Um módulo digital inteligente de aquisição de dados com um processador de sinal de alta-velocidade e um microprocessador como núcleo.
O projeto do circuito adota isolamento de três{0}}terminais para entrada, fonte de alimentação e comunicação.
Entrada
Capaz de medir 8 canais de sinais de tensão DC na faixa de 0-5V;
Ou 8 canais de sinais de tensão DC na faixa de 0-10V;
Ou 8 canais de sinais de corrente DC na faixa de 0-20mA.
Outros parâmetros detalhados
| Categoria de parâmetro | Especificações |
| Número de canais de entrada | 8 canais |
| Resolução de conversão A/D | 16 bits |
| Tempo de conversão A/D | 250 KHz (Nota: normalmente refere-se à taxa de amostragem A/D, uma expressão industrial comum) |
| Resolução de conversão D/A | 12 bits |
| Tempo de conversão D/A | 12 BIT (Nota:Recomenda-se confirmar se este é um erro de rótulo de parâmetro; normalmente, o tempo de conversão D/A é expresso em unidades como μs. Se for consistente com a resolução, pode ser entendido como "Resolução de conversão D/A |
| Método de comunicação | Interface RS485, sistema de 2 fios |
| Distância de condução | 1200 metros |
| Taxa de transmissão de comunicação | 4800, 9600, 19200bps |
| Modo de paridade de comunicação | Sem paridade, paridade ímpar, paridade par; 8 bits de dados, 1 bit de parada |
| Protocolo de comunicação | MODBUS RTU |
| Tensão de isolamento | 1000V (Nota |
| Tensão da fonte de alimentação | DC24V ± 0,1V (Unidade suplementar "V" para maior clareza, consistente com as especificações dos parâmetros de potência industrial) |
| Dimensões de seleção de modelo |
Dimensões totais: 88 mm × 72 mm × 59 mm |
